二极管是一种只允许电流由单一方向流过具有两个电极的装置，许多的使用是应用其整流的功能。本文将会对二极管的分类、特性、电路符号进行详解。

　　二极管的分类

　　1、按照所用的半导体材料，可分为锗二极管(Ge管)和硅二极管(Si管)。

　　2、根据其不同用途，可分为检波二极管、整流二极管、稳压二极管、开关二极管、隔离二极管、肖特基二极管、发光二极管、硅功率开关二极管、旋转二极管等。

　　3、按照管芯结构，又可分为点接触型二极管、面接触型二极管及平面型二极管。

 　　1) 整流二极管

 　　将交流电源整流成为直流电流的二极管叫作整流二极管。

 　　2)检波二极管

 　　检波二极管是用于把迭加在高频载波上的低频信号检出来的器件，它具有较高的检波效率和良好的频率特性。

 　　3)开关二极管

　　在脉冲数字电路中，用于接通和关断电路的二极管叫开关二极管，它的特点是反向恢复时间短，能满足高频和超高频应用的需要。

 　　4) 稳压二极管

 　　稳压二极管是由硅材料制成的面结合型晶体二极管，它是利用PN结反向击穿时的电压基本上不随电流的变化而变化的特点，来达到稳压的目的，因为它能在电路中起稳压作用，故称为、稳压二极管(简称稳压管)。

 　　5)变容二极管

 　　变容二极管是利用 PN结的电容随外加偏压而变化这一特性制成的非线性电容元件，被广泛地用于参量放大器，电子调谐及倍频器等微波电路中。

 　　6))瞬态电压抑制器TVS

　　一种固态二极管，专门用于ESD 保护。TVS 二极管是和被保护电路并联的，当瞬态电压超过电路的正常工作电压时，二极管发生雪崩，为瞬态电流提供通路，使内部电路免遭超额电压的击穿。

 　　7)发光二极管

 　　用磷化镓、磷砷化镓材料制成，体积小，正向驱动发光。工作电压低，工作电流小，发光均匀、寿命长、可发红、黄、绿单色光。

 　　8)肖特基二极管

 　　基本原理是：在金属(例如铅)和半导体(N型硅片)的接触面上，用已形成的肖特基来阻挡反向电压。肖特基与PN结的整流作用原理有根本性的差异。其耐压程度只有40V左右。其特长是：开关速度非常快：反向恢复时间trr特别地短。因此，能制作开关二极和低压大电流整流二极管。

 　　二极管的特性

 　　通过简单的实验说明二极管的正向特性和反向特性。

 　　1. 正向特性。

 　　在电子电路中，将二极管的正极接在高电位端，负极接在低电位端，二极管就会导通，这种连接方式，称为正向偏置。必须说明，当加在二极管两端的正向电压很小时，二极管仍然不能导通，流过二极管的正向电流十分微弱。只有当正向电压达到某一数值(这一数值称为“门槛电压”，锗管约为0.2V，硅管约为0.6V)以后，二极管才能直正导通。导通后二极管两端的电压基本上保持不变(锗管约为0.3V，硅管约为0.7V)，称为二极管的“正向压降”。

 　　2. 反向特性。

 　　在电子电路中，二极管的正极接在低电位端，负极接在高电位端，此时二极管中几乎没有电流流过，此时二极管处于截止状态，这种连接方式，称为反向偏置。二极管处于反向偏置时，仍然会有微弱的反向电流流过二极管，称为漏电流。当二极管两端的反向电压增大到某一数值，反向电流会急剧增大，二极管将失去单方向导电特性，这种状态称为二极管的击穿。

 　　二极管的电路符号

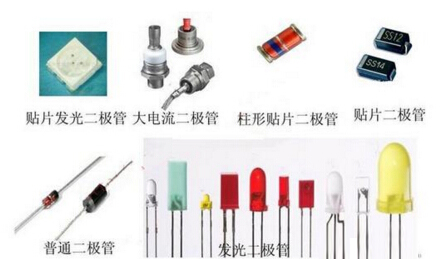

　　各种二极管图片
